設備概述：

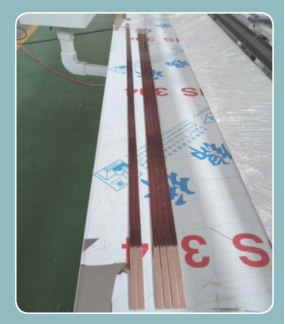

本設備用于按照一定長度矯直并切斷銅電磁扁線（退火）卷料，并在切斷前對電磁線兩端進行去除銅線表面絕緣層的工作。不同的長度可以自由設置。

A、本設備由 4個部分組成：放線盤架，校直、刮頭（去除端部絕緣）、落料主機頭，氣動翻身架，電控箱。

B、放線盤架將電磁線線盤放在一個固定支撐的架上。

C、主機頭有四段工作工位：拖動計長工位，校直工位，刮頭工位，落料工位。

D、主機頭校直工位：通過橡膠滾輪夾住電磁線向前拖動。矯直采取寬度和厚度兩方向分別校直的方式，兩方向矯直均有多個可調校輥輪，用以調解校直效果。

E、主機頭刮頭工位：在拖動輪和校直輪之間有刮電磁線表面絕緣的刮頭機構。刮頭機構由四個刮頭輪組成，兩個刮上、下兩個平面，另外兩個刮左右兩個側面。在刮頭部分裝有真空吸塵器收集廢料。

F、落料工位：在拖動輪后面有一個氣動切斷裝置。

G、拖動計長下料工位：長度由壓緊電磁線的計數壓輪帶動旋轉編碼器轉動進行計數。

H、本設備采用人機界面操作，采用PLC數字控制系統進行刮頭、切斷、下料的步驟工作，以上工作在設備運行中自動進行。采用伺服電機做主拖動。
